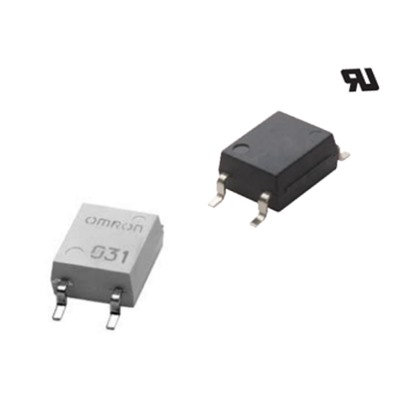

形狀 接點結構 端子種類 負載電壓(最大)* 型號 最小包裝單位 每管裝數量 每卷帶裝數量 SOP4 1a
(SPST-NO)表面安裝端子 350V G3VM-351G1 100 --- G3VM-351G1(TR) --- 2,500 * 連續負載電流（最大）、負載電壓（最大） ： 表示峰值A(chǔ)C、DC。 - 絕對最大額定值(Ta=25℃)
項目 符號 額定值 單位 條件 輸入側 LED正向電流 IF 50 mA 直流正向電流降低比率 Δ IF/℃ -0.5 mA/℃ Ta≥25℃ LED反向電壓 VR 5 V 粘合部位溫度 Tj 125 ℃ 輸出側 負載電壓（峰值A(chǔ)C/DC） VOFF 350 V 連續負載電流（峰值A(chǔ)C/DC） IO 100 mA 導通電流降低比率 Δ IO/℃ -1.0 mA/℃ Ta≥25℃ 粘合部位溫度 Tj 125 ℃ 輸入輸出間耐電壓(見注1.) VI-O 1,500 Vrms AC持續1分鐘 使用環境溫度 Ta -40～+85 ℃ 無結冰、無結露 保存溫度 Tstg -55～+125 ℃ 無結冰、無結露 焊接溫度條件 --- 260 ℃ 10s 注: 1. 測量輸入輸出間的耐電壓時， 分別對LED針腳、受光側針腳統一地施加電壓。 表面安裝端子
質量：0.1g
注: 標記內容與實際商品有所不同。 實際焊盤尺寸 (推薦值, Top View)
端子配置/內部接線圖
注: 標記內容與實際商品有所不同。 * 1引腳標記的對角側留有沖壓模具沖壓出的印記。
