詳細內容

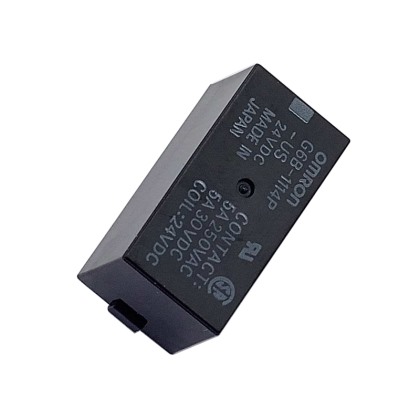

G6B-1114 功率繼電器
高容量、高耐壓、密封構造，小型1a接點5A(8A)
高靈敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型號）
絕緣性出色，線圈與接點之間的絕緣強度達3,000VAC（耐沖擊電壓6kV）。
為了對應自動化生產線，備有桿狀包裝。
標準型號符合UL/CSA標準。 標準型號符合UL/CSA標準。另提供SEV認證型號。
提供銀錫銦合金接點型號，適用于會產生浪涌電壓的負載(感性負載、容性負載等) 。 (-FD型)
提供支持超聲波清洗的型號。(-U型)
提供帶動作指示燈及內置浪涌吸收二極管的型號。(-ND型)
提供2極型號。
高容量、高耐壓、密封構造，小型1a接點5A(8A)
高靈敏度，工作功率98mW。
（G6B-1114P-US和G6B-1174P-US型號）
絕緣性出色，線圈與接點之間的絕緣強度達3,000VAC（耐沖擊電壓6kV）。
為了對應自動化生產線，備有桿狀包裝。
標準型號符合UL/CSA標準。 標準型號符合UL/CSA標準。另提供SEV認證型號。
提供銀錫銦合金接點型號，適用于會產生浪涌電壓的負載(感性負載、容性負載等) 。 (-FD型)
提供支持超聲波清洗的型號。(-U型)
提供帶動作指示燈及內置浪涌吸收二極管的型號。(-ND型)
提供2極型號。
- 標準型(UL規格、CSA規格認證型)
極數 繼電器功能 接點結構 標準(銀合金(無鎘)) 銀錫銦合金接點 最小包裝
單位型號 額定線圈電壓 型號 額定線圈電壓 1極 單面穩定 SPST-NO (1a)
(標準)G6B-1114P-US DC5, 6, 12, 24 V G6B-1114P-FD-US DC5, 6, 12, 24 V 100
個/托盤單繞組閉鎖 G6BU-1114P-US DC5, 6, 12, 24 V G6BU-1114P-FD-US DC5, 6, 12, 24 VDC 雙繞組閉鎖 G6BK-1114P-US DC5, 6, 12, 24 V G6BK-1114P-FD-US DC5, 6, 12, 24 V 注: AgSnIn接點型、電源電流和感性負載，接點不粗糙且耐溶性優良。
超聲波清洗對應型極數 繼電器功能 接點結構 標準(銀合金(無鎘)) 銀錫銦合金接點 最小包裝
單位型號 額定線圈電壓 型號 額定線圈電壓 1極 單面穩定 SPST-NO (1a)
(標準)G6B-1114P-US DC5, 6, 12, 24 V G6B-1114P-FD-US DC6, 12, 24 V 100
件/托盤單繞組閉鎖 G6BU-1114P-US DC5, 6, 12, 24 V - - 雙繞組閉鎖 G6BK-1114P-US DC5, 6, 12, 24 V G6BK-1114P-FD-US DC12, 24 V 注: 訂購時，請注明線圈額定電壓(V)。 例: G6B-1114P-US
此外，交付時的包裝標記及標注的電壓規格為□□VDC。 - 線圈額定值
操作線圈/1極單穩型（含有超聲波清洗對應型）項目額定電壓額定電流
(mA)線圈電阻
(Ω)動作電壓(V) 復位電壓(V) 最大容許電壓
(V)消耗功率
(mW)額定電壓的% DC5 V 40 125 70%以下 10%以上 160%
(23°C時)約200 DC6 V 33.3 180 DC12 V 16.7 720 DC24 V 8.3 2,880
操作線圈/2極單穩型（含有超聲波清洗對應型）項目額定電壓額定電流
(mA)線圈電阻
(Ω)動作電壓(V) 復位電壓(V) 最大容許電壓
(V)消耗功率
(mW)額定電壓的% DC5 V 60 83.3 80% 以下 10% 以上 140%
(23°C)約300 DC6 V 50 120 DC12 V 25 480 DC24 V 12.5 1,920
1級單面穩定型號
G6B-1114P(-FD)-US
< > 內的尺寸為G6B-P(-FD)-US-P6B插座繼電器的尺寸。 PCB安裝孔
(底視圖)
公差: ±0.1mm
端子配置/內部接線圖
(底視圖)
注: 表示為商品方向指示標志:
